MagSafe 是蘋果公司的一種充電連接技術，接口有磁吸裝置，在外力作用下自行吸附或脫落；使用這個充電連接器優點是使筆記本電腦的電池充電比以前更加簡便。當電源線張力過高時，MagSafe電源連接器能夠安全地與筆記本電腦斷開連接，從而有助于防止筆記本從工作臺上掉落。
下面說說蘋果電腦 MagSafe 電源接口的內部結構和工作原理：幾個觸點都是干什么的？充電的過程和指示燈變色的原理是什么？蘋果電腦是怎么讀出 MagSafe 電源的型號和序列號的？
蘋果電腦 MagSafe 電源接口有 5 個觸點，最外側的兩個用于接地，靠近中間的兩個觸點用于傳輸電力，最中間那個用于電腦和充電器的芯片之間傳輸信號。
觸點是對稱的，所以插反了也沒問題。另外老款 MagSafe 電源的中間那個觸點明顯比另外四個細的多。觸點外面那一圈金屬用于吸附蘋果筆記本的電源口，但沒有磁力，Mac 主機的電源口有磁力（你拿鑰匙什么的伸過去也能被吸?。?。

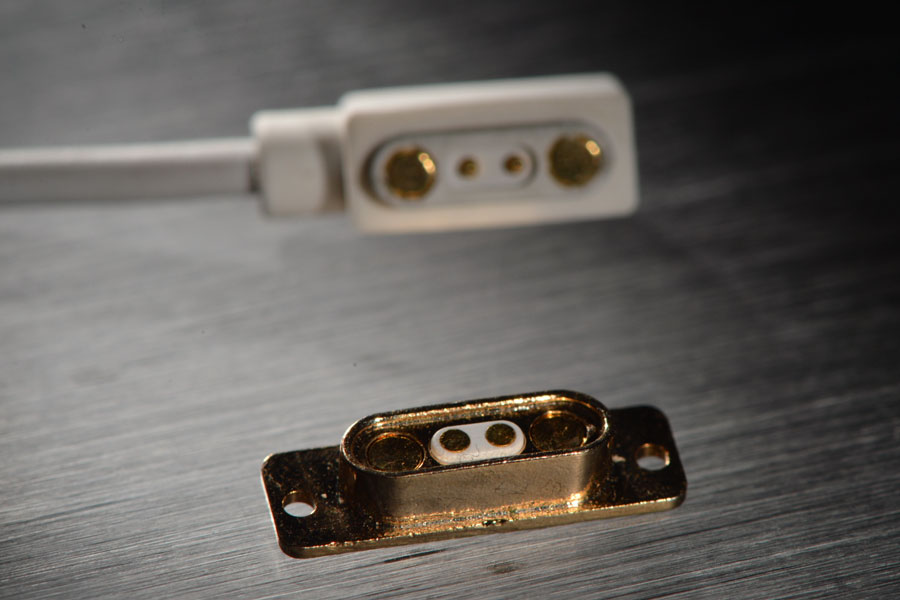

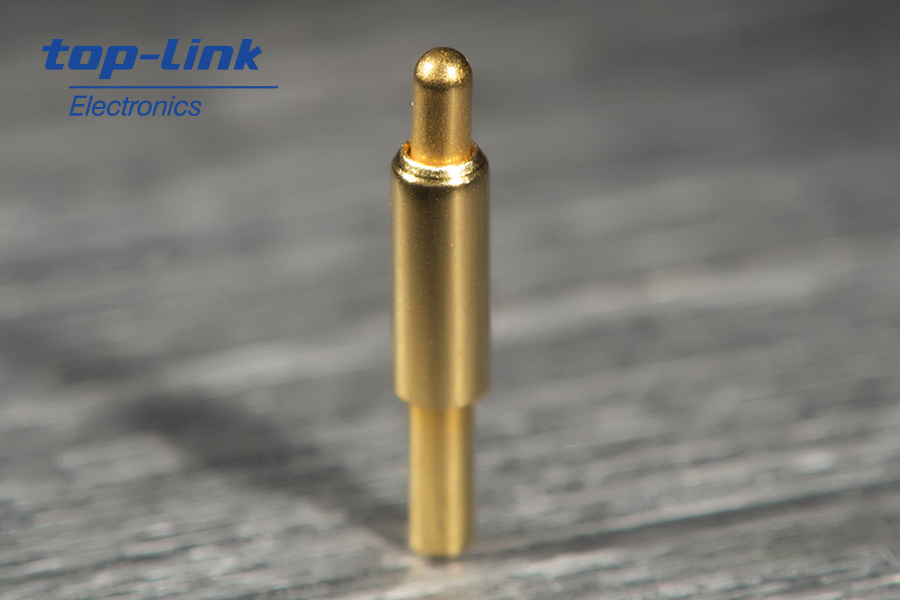

MagSafe 所使用的彈簧觸點針就是pogo pin ，而且由于 MagSafe 是蘋果筆記電腦的充電接口，所以對電流有很大的要求，為了獲得更好的接觸 MagSafe 上所使用的 pogo pin 除了電流的要求外，還有外表的電鍍層的厚度及以彈簧針的力度等都有嚴格的要求，別小看這么的一個東西，里面的技術可不少，拓普聯科就為國內知名手機廠家oppo提供過類似的pogo pin 解決方案。
MagSafe 的電路結構

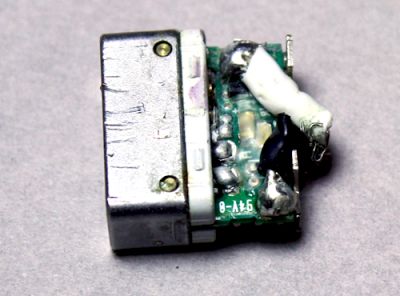

扒開 MagSafe 電源接口外面的保護層，可以看到電路板上的 LED 燈（圖中間的白色部分）和一顆小小的芯片（較遠一側那個黑色的方塊）。它儲存電源的序列號等身份信息，控制充電電流，控制指示燈顏色。
每次把 MagSafe 電源插到蘋果電腦側面的接口上時，會經過以下步驟：
- 插到電腦上之前，MagSafe 只維持大約 100 μA 的極弱電流
- 插頭吸到蘋果電腦上一瞬間，MagSafe 電源檢測到上面說的那股極弱電流遇到了阻性負載，電阻值也吻合，于是開始全功率供電。蘋果電腦檢測到電源口有供電后，就通過接口中間那個觸點讀取 MagSafe 芯片里儲存的身份信息，確認后就接受供電。
- 蘋果電腦通過接口中間那個觸點發送信號給 MagSafe 電源里的芯片，控制插頭上那顆 LED 燈改變顏色以顯示供電狀態：電池充電中（橙色）還是電池已充滿只給主機供電（綠色）。

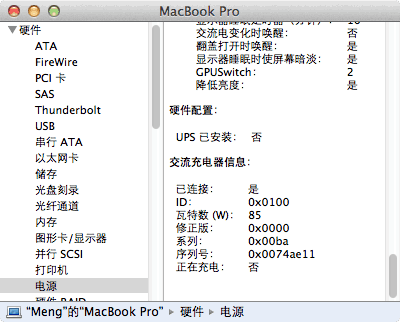

你打開 Mac 的 “系統信息”，在硬件欄里也能看到當前所接的 MagSafe 電源的信息，就是通過中間那個觸點從電源自帶那顆芯片傳過來的。
