2Pin直立貼片Pogo Pin連接器, 平底式彈簧針連接器|可定制大電流
2Pin直立貼片Pogo Pin連接器, 平底式彈簧針連接器|可定制大電流
- 接觸電阻
- 動態接觸電阻通常＜30mΩ，低電流電壓下穩定傳輸信號.
- 電流范圍
- 常規0.5-3A，大電流款可達5-100A+，承載力取決于材質、電鍍、結構等.
- 工作溫度
- -40°C至+120°C，部分可擴至更寬溫度范圍，在極端條件下性能穩定.
- 耐鹽霧性
- 耐鹽霧24小時至1000小時+，具體取決于鍍層材料和測試標準.
- 尺寸精度
- 加工精度達μm級，直徑精度可達±0.02mm，如高度精度可達±0.05mm，滿足嚴苛要求.
- 耐久性
- 壽命周期可達數萬至百萬次壓縮，取決于鍍層材料和彈簧疲勞特性.

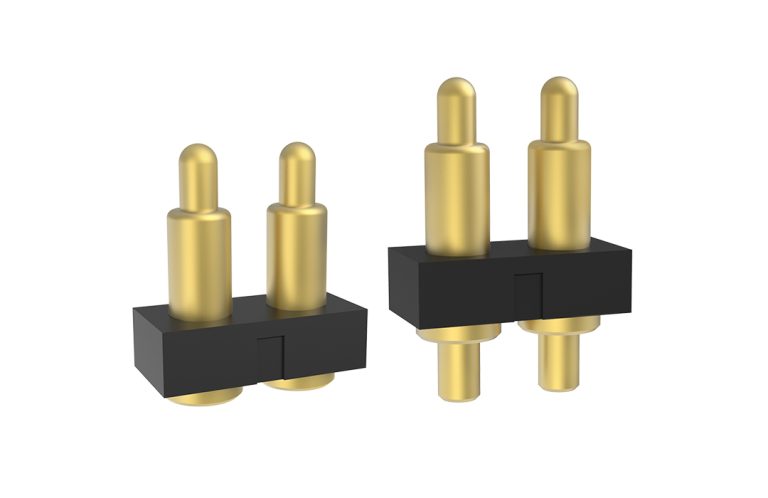

?? 2Pin直立貼片式 Pogo Pin連接器
平底式彈簧針設計 | 支持大電流定制 |
高可靠性接觸解決方案
?? 產品概述
這款 2Pin 直立貼片式 Pogo
Pin連接器采用平底式彈簧針結構，專為空間受限的PCB應用設計，兼顧高可靠性接觸與大電流傳輸能力。適用于智能硬件、可穿戴設備、充電底座、測試治具等場景，支持定制電流規格與針長，滿足多樣化工程需求。
?? 主要特點
- 直立貼片結構：節省PCB空間，適配自動化貼裝工藝
- 平底式彈簧針：增強接觸穩定性，適合底部接觸應用
- 支持大電流傳輸：標準電流 2A，可定制至
5A+（視針徑與彈力） - 高壽命彈簧機構：≥10,000
次插拔循環，保持穩定性能 - 可定制參數：針長、彈力、電鍍層（如鍍金）、間距均可按需定制
- RoHS & REACH
認證：符合環保標準，適用于全球市場
?? 技術參數（標準款）
| 參數項 | 規格說明 |
|---|---|
| 針數 | 2Pin |
| 安裝方式 | SMT貼片式（直立） |
| 接觸形式 | 平底式彈簧針 |
| 額定電流 | 2A（可定制至5A+） |
| 工作壽命 | ≥10,000次插拔 |
| 針間距 | 2.54mm（可定制） |
| 材質 | 銅合金針體 + 鍍金接觸面 |
| 工作溫度范圍 | -40°C ~ +85°C |
?? 應用場景
- 智能穿戴設備充電接口
- 測試治具與探針模塊
- 醫療設備模塊化連接
- 工業控制板信號/電源連接
- 消費電子底座式充電方案
??? 定制服務
我們支持快速定制，包括但不限于： – 針長、彈力、針徑、電鍍層 –
特殊間距或多針組合（如4Pin、6Pin） – 高電流/高頻率傳輸優化設計 –
PCB封裝圖紙與3D模型支持
?? 聯系我們
如需樣品、規格圖紙或定制方案，請聯系我們的技術支持團隊。我們將根據您的應用需求提供專業選型建議與快速打樣服務。
產品選型
選型表
2Pin直立貼片Pogo Pin連接器, 平底式彈簧針連接器|可定制大電流 2P直立 選型表
POGO PIN連接器選型要考慮的關鍵因素有哪些？
1. 應用場景：電流大?。ㄈ绱箅娏餍栊泵?滾珠結構）、信號傳輸（低阻抗設計）、工作環境（耐溫/防塵等）；
2. 結構設計：平底結構易接觸不良，推薦剖斜面結構（側推力穩定，阻抗低）/大電流（如30A及以上），減少彈簧電流負載；
3. 電鍍材料：鍍金（3-20μ"）提升導電性，鍍鎳（50-100μ"）防氧化，大電流場景需更厚鍍層；
4. 工作行程與彈力：行程過短壓縮彈簧易損壞，過長導致接觸不良；彈力過大增加磨損，過小影響穩定性；
5. 如不明確具體需求，可聯系（郵箱：info@sztop-link.com），為您提供技術支持。
2. 結構設計：平底結構易接觸不良，推薦剖斜面結構（側推力穩定，阻抗低）/大電流（如30A及以上），減少彈簧電流負載；
3. 電鍍材料：鍍金（3-20μ"）提升導電性，鍍鎳（50-100μ"）防氧化，大電流場景需更厚鍍層；
4. 工作行程與彈力：行程過短壓縮彈簧易損壞，過長導致接觸不良；彈力過大增加磨損，過小影響穩定性；
5. 如不明確具體需求，可聯系（郵箱：info@sztop-link.com），為您提供技術支持。
拓普聯科是否提供沖壓和成型零件？
1. 是的，拓普聯科具備全套沖壓和車件制造設備與成熟的加工工藝；
2. 沖壓件尺寸更穩定，適合高精度需求。
2. 沖壓件尺寸更穩定，適合高精度需求。
是否密封/防水？
1. 防水型：可選IP67等級（需特殊設計）。
如何避免接觸不良/導通不穩定的問題？
1. 設計時精準計算彈簧壓縮行程，確保接觸壓力適中；
2. 生產中加強清潔，避免焊錫、油污等污染，使用時定期維護清理異物；
3. 選用耐磨抗氧化鍍層（如金鍍層），避免在高腐蝕環境長期使用；
4. 嚴格控制結構設計公差，確保針頭與套筒、焊盤定位精準。
2. 生產中加強清潔，避免焊錫、油污等污染，使用時定期維護清理異物；
3. 選用耐磨抗氧化鍍層（如金鍍層），避免在高腐蝕環境長期使用；
4. 嚴格控制結構設計公差，確保針頭與套筒、焊盤定位精準。
彈簧加載連接器過早失效的根本原因是什么？
1. 卡PIN或氧化：因側向力或污染（需保持接觸面清潔）。
如何避免彈簧疲勞或斷裂？
1. 根據插拔頻率選用對應壽命規格的彈簧針，避免超過額定插拔次數；
2. 避免彈簧長期處于極限壓縮狀態，預留合理行程余量。
2. 避免彈簧長期處于極限壓縮狀態，預留合理行程余量。
如何避免針頭或套筒變形？
1. 安裝時避免外力撞擊和受力不均，貼片焊接控制溫度防止基座軟化；
2. 選用強度更高的材質（如不銹鋼針頭、金屬套筒）。
2. 選用強度更高的材質（如不銹鋼針頭、金屬套筒）。
如何避免基座脫落或焊接不良？
1. 優化焊盤設計（增大焊盤面積），控制回流焊溫度與時間；
2. 必要時增加膠黏劑輔助固定，提高抗振動能力。
2. 必要時增加膠黏劑輔助固定，提高抗振動能力。
如何避免高溫環境下的性能下降？
1. 選用耐高溫基座材料（如陶瓷、耐高溫塑料）；
2. 避免在超出規格的高溫環境中使用，必要時增加散熱設計。
2. 避免在超出規格的高溫環境中使用，必要時增加散熱設計。
如何避免在潮濕或腐蝕環境引發的短路問題？
1. 增加密封結構（如密封圈），防止水汽和腐蝕性物質侵入；
2. 選用耐腐蝕鍍層和材料，定期檢查防護性能。
2. 選用耐腐蝕鍍層和材料，定期檢查防護性能。
如何避免振動或沖擊導致的移位？
1. 采用焊接+膠黏劑雙重固定方式，增強安裝牢固性；
2. 設計時避開設備振動頻率，或增加緩沖結構。
2. 設計時避開設備振動頻率，或增加緩沖結構。
如何避免貼片焊接溫度控制不當？
1. 嚴格遵循彈簧針焊接溫度規范，使用溫度曲線測試儀監控回流焊過程；
2. 優先選擇耐溫性更好的貼片式型號。
2. 優先選擇耐溫性更好的貼片式型號。
如何避免焊盤對位偏差？
1. 設計階段確保PCB焊盤與彈簧針引腳間距匹配；
2. 提高貼裝設備精度，焊接前檢查對位情況。
2. 提高貼裝設備精度，焊接前檢查對位情況。
在使用過程中如何正確清潔？
1. 使用中性清洗劑，避免強腐蝕性溶劑和過長超聲波清洗時間；
2. 清潔后及時干燥，減少鍍層與清洗劑接觸時長。
2. 清潔后及時干燥，減少鍍層與清洗劑接觸時長。
如何避免電流/電壓過載？
1. 根據實際工作負載選用額定電流、電壓匹配的彈簧針；
2. 避免在超過規格的電氣參數下使用，增加過載保護設計。
2. 避免在超過規格的電氣參數下使用，增加過載保護設計。
如何降低高頻信號的損耗？
1. 針對高頻場景選用低寄生電感、電容的型號，優化結構設計減少信號干擾；
2. 進行阻抗匹配測試，確保信號傳輸質量。
2. 進行阻抗匹配測試，確保信號傳輸質量。
如何提升插拔次數？
1. 根據設備插拔頻率需求，選擇高壽命規格的彈簧針（如鍍金彈簧、強化機械結構設計）。
如何預防內部異物卡滯？
1. 生產過程中嚴格5S管理，避免金屬碎屑、焊渣殘留；
2. 增加防塵防水密封設計，阻止外部顆粒侵入。
2. 增加防塵防水密封設計，阻止外部顆粒侵入。
在本網站上搜索產品的最簡單方法是什么？
1. 可按型號、尺寸、查看圖紙篩選；
2. 或聯系技術支持（郵箱：info@sztop-link.com）。
2. 或聯系技術支持（郵箱：info@sztop-link.com）。
